補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型。
膨脹節的壓力范圍：各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）,壓力范圍通常是從真空到4MPa，如有特殊壓力要求時，我們也可專門設計。每件產品出廠前，每道工序均進行100%的壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。
一、膨脹節的溫度范圍：依據客戶的工況條件不同也可采用其它材料制造。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為-20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為-196～700℃。
二、膨脹節的選型本廠生產的系列膨脹節中，軸向型膨脹節用以吸收管線的軸向位移；橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移；通用型及小拉桿橫向型可以吸收2-3個方向的位移；角向型膨脹節以兩個或三個配套使用，用以吸收面一個方向或多個方向的橫向變形；萬向角型膨脹節，同樣也是以2-3個配套使用，可以吸收在空間系統中的多方向的橫向位移。膨脹節具體選型時，考慮的主要因素：管道公稱直徑DN棗接口尺寸或法蘭標準及其連接尺寸。工作壓力P —應使P ≤Pd（設計壓力），并對波紋管進行應力評定。工作溫度T —考慮溫度修正系數，校核設計溫度。材料 —取決于介質性質及工作溫度。補償量 —注明要補償位移的方向和大�。ㄝS向、橫向、角向）。壽命 —考慮使用年限或大修、更換周期。是否有承受壓力推力的構件 —膨脹節壓力推力約束機構，這可從約束型與無約束型中選取。
范圍用途：
適用于煤粉，熱風氣固兩相流體，流速15∽30m/s,工作溫度60℃，風壓≤500mmH2O的一次風、三次風、三次風管道任意方向位移補償。適用于壓力≤0.25MPa帶其它固體粉塵、顆粒的氣固兩相流體的熱位移要求的管道系統。
產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、等行業。

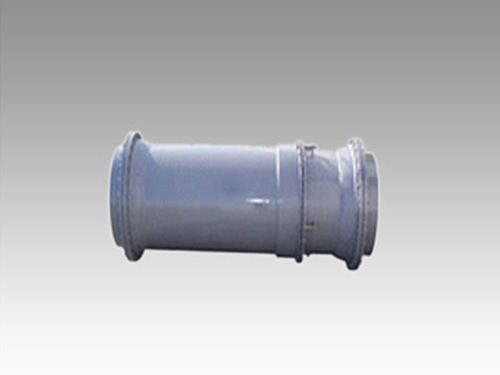

三維球形補償器由兩個球形結構元件和一個套筒結構元件所組成。球形結構元件作徑向撓曲的角向位移，套筒結構元件作軸向的線位移。本球形結構元件和套筒結構元件均可以安裝。安裝時，球形結構元件能解決管道彎曲補償，套筒結構元件能解決管道軸向伸縮補償。當兩個球形結構元件和一個套筒結構元件組合時，形成能同時吸收三維膨脹量的肘節結構。三維球形補償器偏轉角度大、軸向位移大、能的吸收鍋爐較大的向下位移量。三維球形補償器選擇時，如水平安裝，主要吸收鍋爐向下位移量，即三維球形補償器角向位移量，此時應該選用角向補償量大、軸向的位移量小的三維球形補償器。反之，垂直安裝，主要吸收的也是鍋爐向下位移；即三維球形補償軸向位移量，此時應選用角向補償量小，軸向的位移大的三維球形補償器。
安裝方式：
1、靠近燃燒器入口處水平安裝，鍋爐的垂直位移，鍋爐及煤粉管道的任意方向位移，補償器主要通過橫向撓曲以及少量軸向位移伸與壓縮來吸收�！闇p少磨損和流阻，產品按冷緊狀態安裝（又稱偏裝），冷緊量為入口處的垂直位移ΔY。以保證補償器能在水平狀態下工作。
2、靠近燃燒器入口處垂直安裝，此時補償器主要通過伸縮以及少量橫向撓曲來吸收位移。為減少A點受力，補償器按預拉伸狀態安裝。
3、煤粉管道專用三維波紋補償器的橫向補償量較軸向補償量大，而橫向剛度又小于軸向剛度，所以在管線布局條件下盡可能選擇水平安裝方式。
4、設置恒力吊架主要用于承受管道的重量以及減少補償器變形反力矩。三維波紋補償器剛度小，且不會發生運動受阻。 時恒力吊架有時可以省略。能否省略應由設計部門來定。
5、從固定支架到風箱間的煤粉管道可按補償要求在任意水平管段上設計補償器。管道的重量有剛吊或恒力吊架支承，不允許用補償器承受管道 的重量。
6、一個補償段（爐與固定支架或風箱間）只允許有一個補償器，不允許在一個補償器段內與其它類型補償器混用。
7、安裝、吊運及施工時不應損傷、碰撞波紋管。
技術參數：
|
公稱通徑 DN (mm) |
補償量 △X (mm) |
徑向最 大尺寸 D (mm) |
摩擦阻力 FX(K·N) |
產品最大長度 L (mm) |
接口端口尺寸 d×s (mm) |
產品重量 (Kg/臺) |
適用范圍 |
| 1.6MPa | |||||||
| 50 | 200 | 87 | 1.7 | 600 | 57×5 | 18 |
適用 于介 質溫 度在 115 以下 的一 次性 補償 直埋 敷設 供水 供熱 系統 管網 |
| 65 | 200 | 104 | 2.1 | 625 | 73×5 | 30 | |
| 80 | 200 | 120 | 2.4 | 625 | 89×5 | 34 | |
| 100 | 200 | 145 | 3.7 | 720 | 108×6 | 49 | |
| 125 | 200 | 170 | 6.6 | 720 | 133×6 | 60 | |
| 150 | 200 | 190 | 7.3 | 720 | 159×6 | 70 | |
| 200 | 250 | 257 | 9.2 | 800 | 219×8 | 105 | |
| 250 | 250 | 135 | 13.8 | 800 | 273×10 | 136 | |
| 300 | 250 | 370 | 17.8 | 850 | 325×10 | 155 | |
| 350 | 250 | 420 | 23.7 | 850 | 377×10 | 180 | |
| 400 | 250 | 470 | 29.1 | 850 | 426×10 | 190 | |
| 450 | 250 | 525 | 33.2 | 850 | 478×10 | 215 | |
| 500 | 300 | 575 | 37.9 | 960 | 529×12 | 255 | |
| 600 | 300 | 680 | 40.8 | 960 | 630×12 | 315 | |
| 700 | 300 | 775 | 43.5 | 960 | 720×12 | 385 | |
| 800 | 300 | 880 | 49.8 | 980 | 820×14 | 465 | |
| 900 | 300 | 1000 | 53.7 | 980 | 920×14 | 547 | |
| 1000 | 300 | 1100 | 59.7 | 980 | 1020×16 | 640 | |
| 1100 | 300 | 1220 | 72.2 | 980 | 1120×16 | 770 | |
| 1200 | 300 | 1320 | 83.7 | 980 | 1220×16 | 930 | |
| 1400 | 300 | 1520 | 102.5 | 1000 | 1420×18 | 1200 | |
| 1600 | 300 | 1720 | 137.7 | 1000 | 1620×18 | 1508 | |
| 1800 | 300 | 1920 | 174.8 | 1000 | 1820×18 | 1865 |
