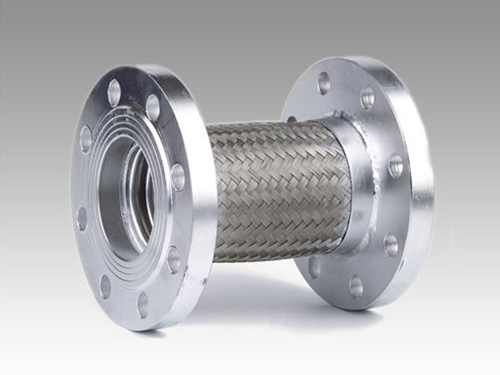

產品名稱：JR型通用金屬軟管
不銹鋼金屬軟管（簡稱軟管）是現代工業管路中的一種高品質的柔性管道。它主要由波紋管、網套和接頭組成。它的內管是具有螺旋形或環形的薄壁不銹鋼波紋管，波紋管外層的網套，是由不銹鋼絲或鋼帶按一定的參數編織而成。軟管兩端的接頭或法蘭是與客戶管道的接頭或法蘭相配的。
軟管的波紋管是由極薄壁的無縫或眾焊不銹鋼鋼管經過高精度塑性加工成形的。由于波紋管輪廓的彈性特性決定了軟管具有良好的柔軟性和抗 疲勞性，使它很容易吸收各種運動變形的循環載荷，尤其在管路系統中有補償大位移量的能力。
網套是軟管安裝在壓力管道中的主要承壓件，同時對波紋管起保護作用，根據管道中的壓力大小及應用場所，可選擇一層或多層的不銹鋼絲或 鋼帶進行編織。
由于制作軟管主要零件的材料是采取奧氏體不銹鋼，因而保證了軟管優良的耐溫性和耐腐蝕性，軟管的工作溫度范圍極大，為-196-600oC，使用的軟管按管道所同介質的腐蝕性選擇使用的不銹鋼牌號，即可保證軟管的耐腐蝕性。
范圍和用途
波紋金屬軟管具有了良好的柔軟性、抗疲勞性、耐高溫、耐高低溫、耐腐蝕性等諸多特性，他相對其它軟管（橡膠、塑料軟管）的壽命就要高出許多，故它又具有較高的綜合經濟效益，隨著現代工業的發展，對耐高溫、耐高壓的波紋金屬軟管的需求量亦愈來愈大。
需要充分撓性的輸送管，防止振動處所配管，對蒸汽、煤氣、空氣、重油、石油、化工藥品類等均使用。
金屬軟管是工程技術中重要的連接構件，由波紋柔性管、網套和接頭結合而成。在各種輸氣、輸液管路系統以及長度、溫度、位置和角度補償系統中作為補償元件、密封元件、連接元件以及減震元件，應用于、石油化工、礦山電子、機械造船、衛生、輕紡電子、能源建筑等各領域。
金屬軟管采用奧氏體不銹鋼材料或按用戶要求的材料制造，具有優良的柔軟性，耐蝕性，耐高溫性（－235℃ ～ ＋450℃)，耐高壓性（為32MPa），在管路中可對任何方向進行連接，用以溫度補償和吸收振動、降低噪聲、改變介質輸送方向、管道間或管道與設備間的機械位移等，雙法蘭金屬波紋軟管對有位移、振動的各種泵、閥等的柔性接頭尤為適用。
技術參數：
|
公稱通徑DN（mm）
|
法蘭標準代號
|
法蘭壓力等級
|
|
15
|
機械部 JB81-85-59 化工部 HG9115-9122-88 國際 GB9115-9122-88 注：軟管選型未加注明法蘭標準代號時，平焊法蘭胺照JB81-59承制，松套法蘭胺照JB-59承制 |
64 40 25 16 10 6 25 注：以上均為本廠推薦的法蘭壓力等級，單位（Kgf/cm2） |
|
20
|
||
|
25
|
||
|
32
|
||
|
40
|
||
|
50
|
||
|
65
|
||
|
80
|
||
|
100
|
||
|
125
|
||
|
150
|
||
|
200
|
||
|
250
|
||
|
300
|
||
|
300
|
||
|
400
|
