補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型，其中以波紋補償器較為常用，主要為保障管道運行，具有以下作用：
1.補償吸收管道軸向、橫向、角向熱變形。
2.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收、地陷對管道的變形量。
一、膨脹節的壓力范圍：各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）,壓力范圍通常是從真空到4MPa，如有特殊壓力要求時，我們也可專門設計。每件產品出廠前，每道工序均進行100%的壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。
二、膨脹節的溫度范圍：依據客戶的工況條件不同也可采用其它材料制造。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為-20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為-196～700℃。
三、膨脹節的選型本廠生產的系列膨脹節中，軸向型膨脹節用以吸收管線的軸向位移；橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移；通用型及小拉桿橫向型可以吸收2-3個方向的位移；角向型膨脹節以兩個或三個配套使用，用以吸收面一個方向或多個方向的橫向變形；萬向角型膨脹節，同樣也是以2-3個配套使用，可以吸收在空間系統中的多方向的橫向位移。膨脹節具體選型時，考慮的主要因素：管道公稱直徑DN棗接口尺寸或法蘭標準及其連接尺寸。工作壓力P —應使P ≤Pd（設計壓力），并對波紋管進行應力評定。工作溫度T —考慮溫度修正系數，校核設計溫度。材料 —取決于介質性質及工作溫度。補償量 —注明要補償位移的方向和大�。ㄝS向、橫向、角向）。壽命 —考慮使用年限或大修、更換周期。是否有承受壓力推力的構件 —膨脹節壓力推力約束機構，這可從約束型與無約束型中選取。
范圍用途：
產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、等行業。

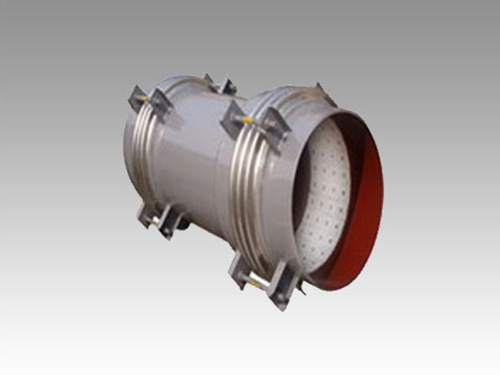

小拉桿橫向型補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。小拉桿橫向型補償器屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
安裝使用注意事項：
1、用戶使用時若不使用小拉桿，請?jiān)谟嗀洉r(shí)注明。
2、用戶使用時若需要小拉桿，在安裝后務必將螺母松開并離天耳板（或撐板）一段距離（數值由由向補償量確定）。
3、若實際補償量大于樣本上的規定值（壽命≤1000次），產品在安裝后拆除小拉桿。
技術參數：
|
公稱通徑DN |
壓力0.6Mpa |
壓力1.0Mpa |
壓力1.6Mpa |
面積Acm2 |
焊接短管d×tmm |
總長Lmm |
總量KgF/H |
|||
|
軸向位移/軸向剛度mm/(N/mm) |
橫向位移/橫向剛度mm/(N/mm) |
軸向位移/軸向剛度mm/(N/mm) |
橫向位移/橫向剛度mm/(N/mm) |
軸向位移/軸向剛度mm/(N/mm) |
橫向位移/橫向剛度mm/(N/mm) |
|||||
|
100 |
320/210 |
96/8.0 |
28/252 |
86/9.6 |
26/302 |
78/12 |
154 |
08×4 |
1000 |
30 |
|
200/2.0 |
180/2.5 |
162/31 |
1500 |
36 |
||||||
|
306/0.98 |
27/1.1 |
248/1.3 |
2000 |
41 |
||||||
|
411/0.50 |
370/0.6 |
333/0.75 |
2500 |
47 |
||||||
|
125 |
33/170 |
83/18 |
31/204 |
78/21.6 |
29/245 |
75/25.9 |
180 |
33×4 |
1000 |
39 |
|
115/6.8 |
109/8.2 |
103/9.8 |
1500 |
43 |
||||||
|
198/3.5 |
188/4.2 |
178/5.0 |
2000 |
51 |
||||||
|
269/1.8 |
255/2.2 |
242/2.6 |
2500 |
62 |
||||||
|
150 |
32/290 |
65/21 |
30/348 |
61/25.2 |
27/417 |
58/30.2 |
299 |
59×4.5 |
1000 |
42 |
|
136/5.4 |
129/65 |
122/7.8 |
1500 |
53 |
||||||
|
107/2.4 |
197/2.9 |
186/3.5 |
2000 |
63 |
||||||
|
279/1.4 |
265/1.68 |
251/2.1 |
2500 |
74 |
||||||
|
200 |
48/326 |
72/47 |
43/391 |
68/56.4 |
40/469 |
65/70.5 |
531 |
19×6 |
1000 |
72 |
|
160/11 |
152/13.2 |
144/16.5 |
1500 |
89 |
||||||
|
250/5.0 |
273/6.0 |
225/7.5 |
2000 |
106 |
||||||
|
341/2.8 |
324/3.4 |
291/4.1 |
2500 |
123 |
||||||
|
250 |
46/400 |
127/20 |
43/480 |
114/25 |
38/576 |
108/30 |
774 |
73×8 |
1000 |
121 |
|
199/9.0 |
179/10.8 |
170/13.5 |
1500 |
150 |
||||||
|
271/5.0 |
257/6.0 |
231/7.5 |
2000 |
178 |
||||||
|
343/3.2 |
325/3.8 |
293/4.6 |
2500 |
206 |
||||||
|
300 |
59/336 |
134/25 |
56/403 |
127/30 |
50/483 |
121/36 |
1069 |
25×8 |
1500 |
146 |
|
213/11 |
202/13.2 |
192/15.8 |
2000 |
179 |
||||||
|
292/6.0 |
277/7.2 |
263/8.6 |
2500 |
213 |
||||||
|
372/6.0 |
353/4.6 |
335/5.4 |
3000 |
246 |
||||||
|
350 |
58/366 |
107/40 |
55/402 |
102/44 |
52/442 |
96/48 |
1263 |
77×8 |
1500 |
171 |
|
178/16 |
169/18 |
161/22 |
2000 |
2088 |
||||||
|
250/8.5 |
237/10 |
226/12 |
2500 |
245 |
||||||
|
322/5.3 |
306/6.9 |
290/9.6 |
3000 |
282 |
||||||
|
400 |
57/415 |
92/58 |
54/48 |
87/63 |
51/492 |
83/69 |
1612 |
26×8 |
1500 |
192 |
|
154/23 |
142/25 |
135/27 |
2000 |
235 |
||||||
|
215/12 |
204/13 |
196/15 |
2500 |
278 |
||||||
|
278/7.7 |
264/9 |
250/11 |
3000 |
321 |
||||||
|
450 |
55/415 |
81/80 |
52/456 |
77/88 |
49/484 |
73/96 |
1995 |
78×8 |
1500 |
218 |
|
135/32 |
128/35 |
122/38 |
2000 |
268 |
||||||
|
189/17 |
180/19 |
171/21 |
2500 |
319 |
||||||
|
243/11 |
230/12 |
218/13 |
3000 |
370 |
||||||
|
500 |
90/746 |
36/241 |
72/895 |
32/260 |
58/984 |
29/281 |
2625 |
29×10 |
1400 |
535 |
|
68/89 |
62/96 |
56/104 |
1700 |
581 |
||||||
|
102/42 |
92/45 |
83/49 |
2000 |
627 |
||||||
|
126/28 |
113/30 |
102/32 |
2200 |
658 |
||||||
|
166/18 |
149/19 |
134/21 |
2500 |
704 |
||||||
|
198/12 |
178/13 |
160/14 |
2800 |
750 |
||||||
|
600 |
94/820 |
42/208 |
85/886 |
38/224 |
75/948 |
34/242 |
3590 |
30×10 |
1500 |
648 |
|
71/102 |
64/110 |
58/118 |
1800 |
702 |
||||||
|
106/47 |
95/51 |
86/55 |
2200 |
775 |
||||||
|
135/30 |
121/32 |
111/35 |
2500 |
830 |
||||||
|
168/21 |
156/23 |
141/25 |
2800 |
884 |
||||||
|
199/14 |
183/15 |
168/17 |
3200 |
957 |
||||||
再次感謝廣大客戶朋友對鞏義市天翔管道設備有限公司產品的大力支持。在此，我協鞏義市天翔管道設備有限公司全體員工感謝您的光臨！如有意者，請撥打我們的熱線電話：【0371-64026667 】聯系人：【 張經理 】 手機：【 18530918277 】我們將竭誠為您服務！
