補償器習慣上也叫膨脹節，或伸縮節。由構成其工作主體的波紋管（一種彈性元件）和端管、支架、法蘭、導管等附件組成。屬于一種補償元件。利用其工作主體波紋管的伸縮變形，以吸收管線、導管、容器等由熱脹冷縮等原因而產生的尺寸變化，或補償管線、導管、容器等的軸向、橫向和角向位移。也可用于降噪減振。在現代工業中用途廣泛。
補償器也稱伸縮器、膨脹節、波紋補償器。補償器分為：波紋補償器、套筒補償器、旋轉補償器、方形自然補償器等幾大類型，其中以波紋補償器較為常用，主要為保障管道運行，具有以下作用：
1.補償吸收管道軸向、橫向、角向熱變形。
2.波紋補償器伸縮量，方便閥門管道的安裝與拆卸。
3.吸收設備振動，減少設備振動對管道的影響。
4.吸收、地陷對管道的變形量。
一、膨脹節的壓力范圍：各類膨脹節的壓力是t=20℃時的設計壓力Pd（MPa）,壓力范圍通常是從真空到4MPa，如有特殊壓力要求時，我們也可專門設計。每件產品出廠前，每道工序均進行100%的壓力試驗和其它要求的檢測，滿足標準要求后才能出廠。
二、膨脹節的溫度范圍：依據客戶的工況條件不同也可采用其它材料制造。當接管、內襯筒的材質為碳鋼時，膨脹節的工作溫度范圍為-20℃～420℃；當接管、內襯筒的材質為不銹鋼（同波紋管）時，產品的溫度范圍為-196～700℃。
三、膨脹節的選型本廠生產的系列膨脹節中，軸向型膨脹節用以吸收管線的軸向位移；橫向型膨脹節用以吸收垂直于膨脹節軸線的橫向位移；通用型及小拉桿橫向型可以吸收2-3個方向的位移；角向型膨脹節以?xún)蓚�(gè)或三個配套使用，用以吸收面一個方向或多個方向的橫向變形；萬向角型膨脹節，同樣也是以2-3個配套使用，可以吸收在空間系統中的多方向的橫向位移。膨脹節具體選型時，考慮的主要因素：管道公稱直徑DN棗接口尺寸或法蘭標準及其連接尺寸。工作壓力P —應使P ≤Pd（設計壓力），并對波紋管進行應力評定。工作溫度T —考慮溫度修正系數，校核設計溫度。材料 —取決于介質性質及工作溫度。補償量 —注明要補償位移的方向和大�。ㄝS向、橫向、角向）。壽命 —考慮使用年限或大修、更換周期。是否有承受壓力推力的構件 —膨脹節壓力推力約束機構，這可從約束型與無約束型中選取。
范圍和用途：
大拉桿橫向型波紋補償器可以補償彎曲管道的橫向位移和角位移。
該產品廣泛應用于石油、化工、鋼鐵、冶金、機械、交通、運輸、船舶、碼頭、建筑、橡膠、造紙、紡織、電力熱網、制藥、等行業。

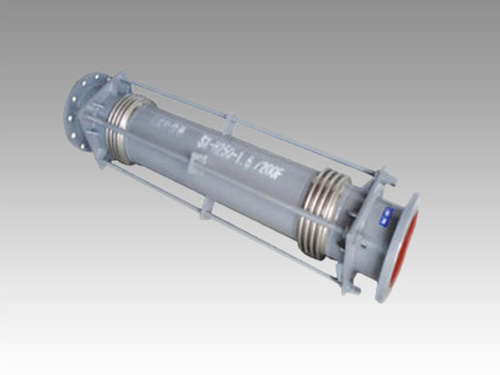

大拉桿橫向型波紋管膨脹節：
該類膨脹節是由兩個波紋管、長中間接管以及大拉桿等零件構成，它能吸收管系任意平面內的橫向位移。位移時大拉桿上的球面螺母繞球面墊圈移動，同時大拉桿還具有承受你內壓推力的能力。
安裝注意事項：
1、波紋管膨脹節上的小拉桿是安裝運輸“冷緊”用的，不可作為承力件，產品在管道上安裝完畢后，將其拆除，方可投入運行。
2、當對波紋管膨脹節的橫向位移量要求較大或系統壓力較高時，可對波紋管膨脹節 進行“冷緊”，冷緊量為實際橫向位移的一半，即1/2Y。冷緊方向與橫向位移方向相反進行。
技術參數：
|
公稱通徑DNmm |
波數 |
壓力等級Mpa |
橫向補償量mm/剛度N/mm |
最大外徑尺寸mm |
|||||
|
產品長度mm |
|||||||||
|
1200 |
1500 |
2000 |
2500 |
3000 |
3500 |
||||
|
100 |
4+4 |
0.25 |
177/2.2 |
243/1.2 |
354/0.6 |
465/0.3 |
|
|
310 |
|
0.6 |
177/2.2 |
243/1.2 |
341/0.6 |
447/0.3 |
|
|
310 |
||
|
1 |
163/2.2 |
243/1.2 |
325/0.6 |
427/0.3 |
|
|
310 |
||
|
1.6 |
91/4 |
127/2 |
187/1 |
247/0.6 |
|
|
310 |
||
|
2.5 |
94/8 |
132/5 |
194/2 |
256/1 |
|
|
310 |
||
|
125 |
4+4 |
0.25 |
181/2.8 |
251/1.5 |
369/0.7 |
487/0.4 |
|
|
360 |
|
0.6 |
172/2.8 |
239/1.5 |
351/0.7 |
463/0.4 |
|
|
360 |
||
|
1 |
161/2.8 |
224/1.5 |
330/0.7 |
435/0.4 |
|
|
360 |
||
|
1.6 |
99/11 |
140/6 |
209/3 |
277/2 |
|
|
360 |
||
|
2.5 |
94/11 |
113/6 |
197/3 |
262/2 |
|
|
360 |
||
|
150 |
4+4 |
0.25 |
199/6 |
278/3.2 |
410/1.6 |
542/1.0 |
|
|
410 |
|
0.6 |
186/6 |
259/3.2 |
382/1.6 |
506/1.0 |
|
|
410 |
||
|
1 |
122/10 |
170/6 |
251/3 |
332/2 |
|
|
410 |
||
|
1.6 |
108/12 |
153/6 |
230/3 |
307/2 |
|
|
410 |
||
|
2.5 |
82/22 |
117/12 |
176/5 |
234/2 |
|
|
410 |
||
|
200 |
4+4 |
0.25 |
155/9.4 |
220/4.9 |
327/2.25 |
435/1.4 |
|
|
480 |
|
0.6 |
138/9.4 |
196/4.9 |
291/2.25 |
388/1.0 |
|
|
480 |
||
|
1 |
101/20 |
143/11 |
213/5 |
283/3 |
|
|
480 |
||
|
1.6 |
75/42 |
108/21 |
164/10 |
220/6 |
|
|
480 |
||
|
2.5 |
59/69 |
86/35 |
130/16 |
176/9 |
|
|
480 |
||
|
250 |
4+4 |
0.25 |
164/10.2 |
239/5.1 |
367/2.4 |
494/1.5 |
|
|
580 |
|
0.6 |
128/21 |
188/10 |
287/5 |
387/3 |
|
|
580 |
||
|
1 |
109/35 |
159/18 |
243/8 |
328/5 |
|
|
580 |
||
|
1.6 |
76/68 |
116/33 |
182/14 |
249/8 |
|
|
580 |
||
|
2.5 |
64/122 |
98/58 |
154/25 |
210/14 |
|
|
580 |
||
|
300 |
4+4 |
0.25 |
144/17.6 |
174/8.4 |
287/3.7 |
379/2 |
|
|
660 |
|
0.6 |
94/50 |
144/24 |
228/0 |
313/6 |
|
|
660 |
||
|
1 |
|
127/39 |
202/17 |
227/10 |
325/6 |
|
660 |
||
|
1.6 |
|
169/28 |
169/28 |
234/15 |
299/10 |
|
660 |
||
|
2.5 |
|
91/113 |
148/47 |
215/26 |
262/16 |
|
660 |
||
|
350 |
4+4 |
0.25 |
100/26 |
157/14 |
254/5 |
352/3 |
|
|
750 |
|
0.6 |
83/73 |
130/34 |
210/14 |
292/8 |
|
|
750 |
||
|
1 |
|
117/54 |
190/23 |
263/13 |
337/8 |
|
750 |
||
|
1.6 |
|
95/96 |
160/38 |
225/20 |
291/13 |
|
750 |
||
|
2.5 |
|
81/158 |
135/63 |
190/34 |
246/21 |
|
750 |
||
|
400 |
4+4 |
0.25 |
|
146/16 |
238/7 |
330/4 |
423/2 |
|
780 |
|
0.6 |
|
122/45 |
199/19 |
276/10 |
354/7 |
|
780 |
||
|
1 |
|
109/74 |
177/31 |
246/17 |
315/11 |
|
780 |
||
|
1.6 |
|
85/130 |
144/52 |
202/28 |
262/17 |
|
780 |
||
|
2.5 |
|
|
112/88 |
157/47 |
203/29 |
250/20 |
780 |
||
|
450 |
4+4 |
0.25 |
|
134/20 |
216/8 |
299/5 |
383/3 |
|
870 |
|
0.6 |
|
129/40 |
208/17 |
289/9 |
369/6 |
|
870 |
||
|
1 |
|
109/68 |
176/29 |
244/16 |
312/10 |
|
870 |
||
|
1.6 |
|
|
115/9 |
162/48 |
210/29 |
258/20 |
870 |
||
|
2.5 |
|
|
86/198 |
122/105 |
158/65 |
193/44 |
870 |
||
|
500 |
4+4 |
0.25 |
|
123/26 |
199/11 |
277/6 |
355/4 |
|
920 |
|
0.6 |
|
119/53 |
193/22 |
267/12 |
342/8 |
|
920 |
||
|
1 |
|
99/90 |
160/38 |
222/21 |
285/13 |
|
920 |
||
|
1.6 |
|
|
101/127 |
43/66 |
186/41 |
229/27 |
920 |
||
|
2.5 |
|
|
76/284 |
107/149 |
140/91 |
172/62 |
920 |
||
|
600 |
4+4 |
0.25 |
|
111/54 |
188/22 |
265/12 |
342/7 |
|
1010 |
|
0.6 |
|
108/108 |
181/43 |
256/23 |
331/14 |
|
1010 |
||
|
1 |
|
83/220 |
319/88 |
197/47 |
254/29 |
|
1010 |
||
|
1.6 |
|
|
98/182 |
143/93 |
187/56 |
232/38 |
1010 |
||
|
2.5 |
|
|
82/307 |
119/157 |
156/95 |
193/63 |
1010 |
||
|
700 |
4+4 |
0.25 |
|
98/82 |
166/32 |
236/17 |
305/11 |
|
1140 |
|
0.6 |
|
|
161/64 |
228/34 |
295/32 |
263/14 |
1140 |
||
|
1 |
|
|
117/132 |
165/70 |
214/43 |
264/29 |
1140 |
||
|
1.6 |
|
|
81/287 |
199/144 |
157/86 |
196/57 |
1140 |
||
|
800 |
4+4 |
0.25 |
|
|
146/45 |
208/24 |
271/15 |
334/10 |
1240 |
|
0.6 |
|
|
141/93 |
201/49 |
262/30 |
323/20 |
1240 |
||
|
1 |
|
|
102/182 |
146/95 |
190/59 |
235/40 |
1240 |
||
|
1.6 |
|
|
69/402 |
103/200 |
137/119 |
170/79 |
1240 |
||
|
900 |
4+4 |
0.25 |
|
|
|
184/49 |
249/28 |
314/18 |
1370 |
|
0.6 |
|
|
|
179/97 |
242/56 |
305/37 |
1370 |
||
|
1 |
|
|
|
139/171 |
188/99 |
237/64 |
1370 |
||
|
1.6 |
|
|
|
103/369 |
139/213 |
176/139 |
1370 |
||
|
1000 |
4+4 |
0.25 |
|
|
|
194/52 |
266/30 |
340/19 |
1500 |
|
0.6 |
|
|
|
194/104 |
266/59 |
340/38 |
1500 |
||
|
1 |
|
|
|
148/185 |
204/106 |
260/68 |
1500 |
||
|
1.6 |
|
|
|
108/416 |
148/237 |
189/153 |
1500 |
||
