北京套筒補償器原理和構造詳細說明

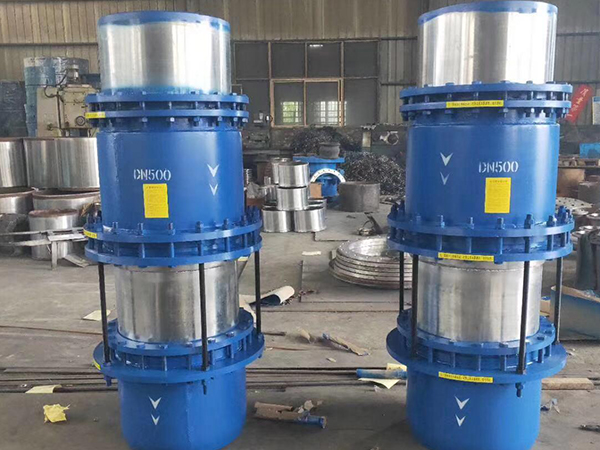

套筒補償器原理和構造詳細說明,套筒補償器是供熱管道中常見的一種補償器機器設備,大家都知道,加溫蒸汽管道的設計方案,安裝和應用必須主要考慮到管路的熱變形和造成的熱推力。傳統式管路中應用的正方形補償器(或正方形補償器)因為安裝部位比較有限慢慢由套筒規格式補償器更換。它有規格小,熱賠償能力大,開水摩擦阻力小等與眾不同的經濟發展優點。
套筒補償器適用壓力0-02.5MPa,供熱管網管路操作溫度-40-400℃,一般為8-十年無滲漏。
套筒規格式補償器分成兩一部分,即外衣管和內防水套管,內外殼由填充料密封性和密封性。_填充料選用軟性高純石墨,溫度范圍寬(-190-1600°C),延展性好,延展性高,密封性特性好,自潤滑軸承特性好,摩擦阻力低(一般=μ0.12.~015)等優勢,因而GSJ套筒補償器具備應用性。
套筒補償器的構造告知大家,散熱管的熱變形根據內套筒規格AD在外面套筒規格內的徑向健身運動來賠償,以賠償消化吸收。為了更好地使其既不泄露也不可以一切正常工作中,規定補償器與加溫互聯網中的管路同舟。因此目地,外套筒規格的一側應做成固定不動端,而且內套筒規格的一側應具備靠譜的導向性座,以保證其在實際操作期內可以維持同舟的隨意滾動澎漲和收攏。
為了更好地完成同軸度,每節支撐架應固定不動在補償器外衣的BC一部分上,徑向滑動支架和支撐架不可過長,一般設計方案在lm內。我們在設計方案時必須0.7米。在具體構造中,最好是將內套筒規格兩側約5cm,那樣能夠確保內套筒規格在工作中時有充足的澎漲室內空間,還可以做為正確引導支撐點,確保同軸度。
此外,在供熱管網設計方案中,內防水套管應是物質頂端的流動性,伸縮式側管的標高應稍高于固定不動側管的標高,便于水能夠管路運行和終止時排盡。
在加溫互聯網中,能夠應用套筒補償器,只需它僅賠償消化吸收徑向偏移就可以。應用補償器的經濟發展靠譜的線形間距應在40m之內,即線形40m管路的徑向澎漲應予以賠償。當布局平行線運作時,該補償器是尤其甄選的。
